В продолжение широко известной и хорошо зарекомендовавшей себя, начиная с 1996 г. кабельной продукции парной скрутки марок МКЭШВ, МКЭКШВ и сменившим их в 2005 году марок ГЕРДА-КВК, ГЕРДА-КВ нашим предприятием разработана КАБЕЛЬНАЯ СИСТЕМА «ГЕРДА», которая удовлетворяет основные потребности в применении электрических и оптических кабелей на производственных объектах. Подробнее про развитие кабеля «витая пара»

Первое поколение:
Универсальный кабель «витая пара» - МКЭШВ, МКЭКШВ
Второе поколение:
Кабели монтажные универсальные «витая пара» - ГЕРДА-КВ (КП, КПс)
Третье поколение:
Кабель «ВИтая Пара» высокоскоростной передачи данных Кабельная система «ГЕРДА» - КВИП

Кабель Универсальный ИНструментальный - КУИН
Провода и Кабели установочные -КУИН-Пу, КУИН-Ку
Кабели огнестойкие для пожарной и охранной сигнализации -КУИН-СП
Кабель универсальный Судовой - ГЕРДА-КСд
Кабель Универсальный СИЛовой (низкого напряжения) - КУСИЛ (0,66; 1 и 3 кВ)
Кабель Универсальный СИЛовой (среднего напряжения) -КУСИЛ (10; 20 и 35 кВ)
Кабели Универсальные СИЛовые гибкие - КУСИЛ-КГТП
Компактные неизолированные провода для ЛЭП - КУСИЛ-А
Кабели универсальные силовые облегченные -КУСИЛ-О
ТЕРмоэлектродный Кабель -ТЕРК
Кабель Оптический Универсальный - ГЕРДА-КОУ
Кабели телефонные -ГЕРДА-ТП
Кабели силовые для светосигнального оборудования аэродромов -КУСИЛ-ПсЭ, КУСИЛ-КГТП
Кабель силовой гибкий для телекоммуникационного оборудования -ГЕРДА-ТФЛ

Два способа заказа взрывозащищенных коробок ГЕРДА-КСА:
• Стандартные коробки ГЕРДА-КСА (pdf)
Состав стандартных коробок уже нами предопределен (количество и тип кабельных вводов, клеммных зажимов, а также стороны их расположения).

• Заказные коробки ГЕРДА-КСА (pdf)
Вы можете создать свою уникальную соединительную коробку - установив в нее необходимые кабельные вводы (для небронированного кабеля, для бронированного кабеля, с внутренней резьбой на конце и др.), клеммные зажимы (пружинные, винтовые, для различных сечений проводников) и дополнительные аксессуары (кронштейны, шины заземления, устройства слива конденсата и др.) Ряд размеров корпусов Заказных соединительных коробок точно такой же, как и в Стандартных коробках.
Коробки полностью соответствуют требованиям Техрегламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (введен в действие 15.02.2013) и имеют соответствующий сертификат (pdf)

ГЕРДА-КСА (Заказные) ТУ 3424-010-45416838-2006

Взрывозащищенная коробка КСА

Назначение и область применения

Коробки соединительные взрывозащищенные типа ГЕРДА-КСА (далее — коробки соединительные) предназначены для соединения и разветвления бронированных и небронированных кабелей с медными или алюминиевыми жилами в цепях переменного или постоянного тока. Коробки также могут использоваться для размещения средств автоматики и измерительной техники при необходимости монтажа их во взрывоопасных зонах.

Область применения — взрывоопасные зоны помещений и наружных установок согласно ГОСТ Р 51330.13-99, гл.7.3. ПУЭ, ГОСТ Р МЭК 60079-14-2008 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах. Коробки изготавливаются из фрикционно искробезопасного алюминиевого сплава, являющимся наиболее устойчивым к коррозии в агрессивной среде — особенно в атмосфере насыщенной сероводородом, солью и другими химическими веществами.

Металлорукав герметичный в полимерной оболочке ГЕРДА-МГ (ТУ 4833-011-76960731-2008)
Соединитель герметичного металлорукава ГЕРДА-СГ (ТУ 1690-020-45416838-2008)

Технические характеристики

Минимальная температура монтажа металлорукава:
• -35°С для исполнения «нг-HF-ЭХЛ»,
• -30°С для исполнения «нг-LS-ЭХЛ», «нг-LS-ЭХЛ-М»,
• -25°С для исполнения «Тнг», «ХЛ»,
• -15°С для остальных исполнений

Температура эксплуатации металлорукава:

• -70°...+80°С для исполнения «нг-HF-ЭХЛ»,
• -70°...+70°С для исполнения «нг-LS-ЭХЛ», «нг-LS-ЭХЛ-М»,
• -60°...+125°С для исполнения «Тнг»,
• –50°...+200°С для исполнения «Тнг-T»,
• -50°...+105°С для исполнения «т»,
• -60°...+80°С для исполнения «ХЛ», «нг-ХЛ», «нг-LS-ХЛ»,
• -50°...+50°С для исполнения «нг-HF», «нг-HFLTx»,
• -60°...+50°С для исполнения «нг-HF-ХЛ»,
• -50°...+80°С для остальных исполнений

Температура эксплуатации соединителей:

от -60°...+80°С
Климатическое исполнение В, категория размещения 1-5 (по ГОСТ 15150). Возможно применение во всех макроклиматических районах, включая тропики.
Степень защиты от внешних воздействий IP67
Все исполнения металлорукава стойкие к солнечному излучению (испытание по методу 211-1 ГОСТ 20.57.406-81).
Максимальная стойкость к ультрафиолету у оболочки черного цвета, а также у исполнения «ЗГ», «HF», «Т»
Оболочка испытывается напряжением на проход 6 кВ по ГОСТ 2990-78
Срок службы не менее 15 лет с даты изготовления

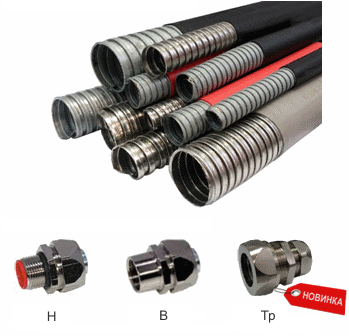

Герметичный металлорукав ГЕРДА-МГ предназначен для предохранения и защиты кабеля, проводов, гибких шлангов и др., от химического и механического повреждения, воздействия влаги и солнечного излучения. Металлорукав ГЕРДА-МГ служит для открытой и скрытой прокладки внутри и вне помещений, каналах, туннелях, траншеях, может применяться во взрывоопасных зонах всех классов. Допускается использовать металлорукав для транспортировки порошкообразных и сыпучих веществ. Соединители ГЕРДА-СГ позволяют надежно закрепить металлорукав на электрооборудовании (соединительные коробки, трубы, оболочки аппаратов, кабельные лотки и т.д.) — одновременно создавая между ними цепь заземления, при этом обеспечивается степень защиты от внешних воздействий IP67 (полная защита от пыли, защита от воды — допускается кратковременное погружение на глубину до 1 м).

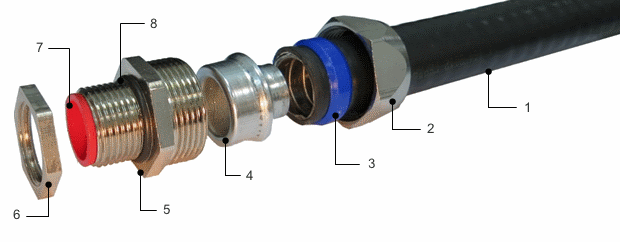

Конструкция соединителей

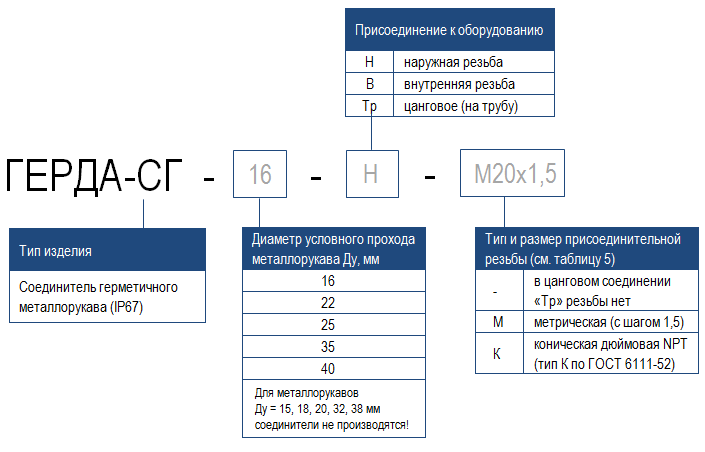

Соединители ГЕРДА-СГ изготавливаются из никелированной латуни. По способу присоединения к электрооборудованию соединители подразделяются на типы:
Примечание:
все металлорукава являются стойкими к солнечному излучению (УФ). Максимально стойкими к УФ являются металлорукава черного цвета, а также с оболочкой из материалов «HF» (безгалогенная композиция), «Т» (термопластичный эластомер), «ЗГ» (с защитой от грызунов).

Условное обозначение при заказе дополнительной гайки
ТУ1690-020-45416838-2008

Пример обозначения при заказе    Описание гайки

ГП-К1/2″
ТУ1690-020-45416838-2008 Плоская гайка для соединителя герметичного металлорукава ГЕРДА-СГ-16-Н-К1/2″

ГЭ-М25х1,5
ТУ1690-020-45416838-2008 Гайка эквипотенциальная для соединителя герметичного металлорукава ГЕРДА-СГ-22-Н-М25х1,5
