НПО «Гамма – Композит» - проектирование и производство композитных муфт для ремонта трубопроводов

Основным направлением деятельности компании является проектирование, производство и реализация композитных муфт для ремонта сквозных и несквозных дефектов подземных, надземных и подводных магистральных, технологических, промысловых и других трубопроводов диаметром от 57 до 1420 мм максимальным давлением до 20 МПа.

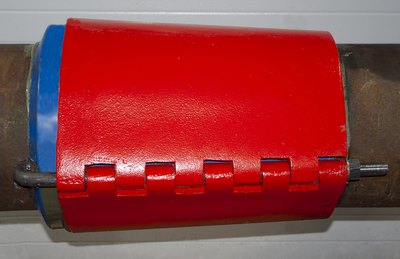

ККМ Конус-Композит предназначены
Для ремонта несквозных коррозионных (участки неравномерной и местной коррозии, питтинги, язвы), стресс-коррозионных, механических (царапины, забоины, вмятины, задиры), металлургических (плены, закаты, несплошности) дефектов на трубопроводах подземного, наземного, надземного и подводного исполнения диаметром от 57 до 720 мм с максимальным внутренним рабочим давлением не выше 10 МПа, эксплуатируемых при температуре от минус 60ºС до плюс 180ºС;
Для усиления металла на участках трубопроводов, с дефектами, устраненными ранее при помощи ремонтов, например, с помощью наварки заплат, забивки чёпиков и другими способами с образованием на поверхности трубы недопустимых инсталляций, требующих устранения методами ремонта, относящимся к постоянным и капитальным (в данном случае монтаж ККМ Конус-Композит может быть использован, как альтернатива замене катушки);

KKM Konus Kompozit Element KKM Konus Kompozit

Для усиления металла в зоне кольцевых сварных швов трубопроводов, в том числе на стадии их строительства;
Для ремонта дефектов неметаллических трубопроводов.

Способ ремонта дефектов трубопроводов с применением ККМ Конус-Композит позволяет обеспечить:

- восстановление несущей способности секции с дефектами до уровня бездефектной трубы;
- герметичность отремонтированного участка на весь оставшийся срок эксплуатации трубопровода.

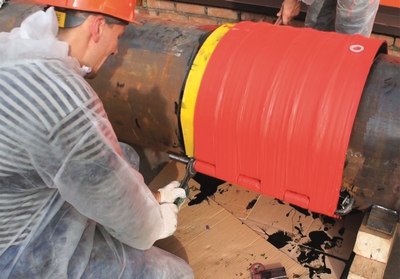

 Монтаж ККМ Конус-Композит относится к постоянным и капитальным методам ремонта трубопроводов.

Срок эксплуатации ККМ Конус-Композит - 30 лет.

MontazhККМ Konus Kompozit

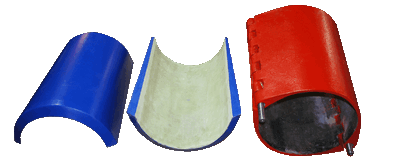

Комплект поставки ККМ Конус-Композит:
• - Композитная втулка;
• - Композитная обечайка;
• - Соединительная ось;
• - Шайба;
• - Гайка;
• - Двухкомпонентная клеящая паста;
• - Маркировочная пластина;
• - Паспорт изделия;
• - Инструкция по эксплуатации.

ККМ Конус-Композит Плюс предназначены
Для ремонта сквозных дефектов трубопроводов подземного, наземного, надземного и подводного исполнения диаметром от 57 до 720 мм с максимальным внутренним рабочим давлением не выше 20 МПа, эксплуатируемых при температуре от минус 60ºС до плюс 180ºС.
Способ ремонта дефектов трубопроводов с применением ККМ Конус-Композит Плюс позволяет обеспечить:
- восстановление несущей способности секции с дефектами до уровня бездефектной трубы;
- герметичность отремонтированного участка на весь оставшийся срок эксплуатации трубопровода.

Element KKM Konus Kompozit Plus

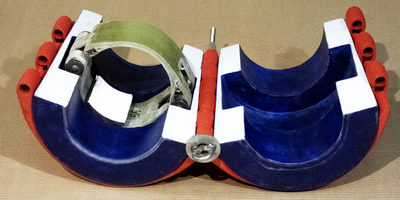

Комплект поставки ККМ Конус-Композит Плюс:
• - Композитная втулка с выборкой под герметизирующую муфту ГЕРМЕС;
• - Композитная обечайка;
• - Соединительная ось;
• - Шайба;
• - Гайка;
• - Двухкомпонентная клеящая паста;
• - Маркировочная пластина;
• - Паспорт изделия;
• - Инструкция по эксплуатации;
• - Комплект поставки герметизирующей муфты ГЕРМЕС.

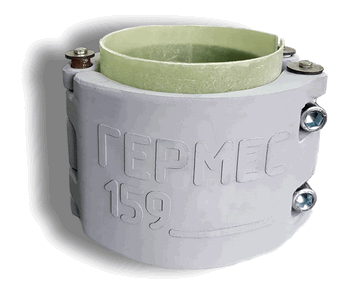

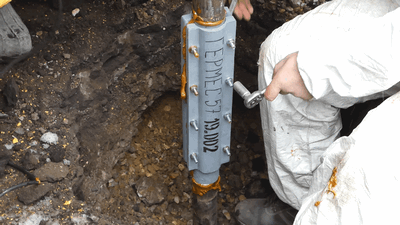

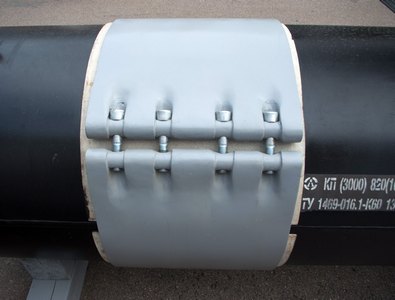

УКМТ Гермес предназначены

Для ремонта несквозных наружных и внутренних дефектов трубопроводов подземного, наземного, надземного и подводного исполнения диаметром от 57 до 1420мм с максимальным внутренним рабочим давлением не выше 12 МПа, эксплуатируемых при температуре от минус 60ºС до плюс 180ºС.

 UKMT Germes 2SPV 159 Remont protazhnogo defekta

Способ ремонта дефектов трубопроводов с применением муфт ГЕРМЕС, относящихся к самостоятельным ремонтным конструкциям, позволяет обеспечить:

- восстановление несущей способности секции с дефектами до уровня бездефектной трубы;
- герметичность отремонтированного участка на весь оставшийся срок эксплуатации трубопровода.
Монтаж УКМТ Гермес относится к постоянным методам ремонта трубопроводов.
Срок эксплуатации УКМТ Гермес - 30 лет.

UKMT Germes 4SPV 820 UKMT Germes 8SPV 59

Комплект поставки УКМТ Гермес:
• - Стеклопластиковая втулка (СПВ) - 1шт.
• - Наружняя композитная обечайка в сборе - 1шт.
• - Натяжные винты - 2, или 4 шт., в зависимости от модификации.
• - Двухкомпонентная композитная паста.
• - Магнитный маркер - 1шт.
• - Электромагнитный маркер - 1шт.
• - Паспорт изделия.
• - Инструкция по эксплуатации;
